了解交流全橋電路的原理

二、實驗儀器：

移相器/相敏檢波/低通濾波模塊，應變傳感器實驗?zāi)�塊，±15V電源，信號源，示波器

三、實驗原理：

圖8-1是交流全橋的一般形式。當電橋平衡時，Z1 Z4= Z2 Z3，電橋輸出為零。若橋臂阻抗相對變化為△Z1/ Z1、△Z2/ Z2、△Z3/ Z3、△Z4/ Z4，則電橋的輸出與橋臂阻抗的相對變化成正比。

交流電橋工作時增大相角差可以提高靈敏度，傳感器最好是純電阻性或純電抗性的。交流電橋只有在滿足輸出電壓的實部和虛部均為零的條件下才會平衡。

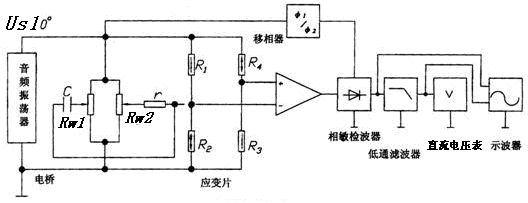

圖8-1  交流全橋接線圖

四、實驗步驟：

1、連接實驗臺與實驗?zāi)�塊的電源線，開啟實驗臺電源，音頻信號源輸出Us10⁰輸出1kHz，Vp-p＝2V正弦信號，按圖8-1正確接線。調節Rw3到最大，差分放大電路輸入短路，調節Rw4使Uo2輸出為零。

2、調節電橋直流調平衡電位器Rw1，使系統輸出基本為零，并用Rw2進一步細調至零，示波器接相敏檢波器Uo端觀察波形。

3、用手輕壓應變梁到最低，調節“移相”旋鈕使檢敏檢波器Uo端波形成為首尾相接的全波整流波形。然后放手，懸臂梁恢復至水平位置，再調節電橋中Rw1和Rw2電位器，使系統輸出電壓為零，此時橋路的靈敏度最高。

4、裝上砝碼盤，分別從20g增加砝碼的重量,測得數據填入下表：

5．實驗結束后，關閉實驗臺電源，整理好實驗設備。

五、實驗報告：

根據實驗所得的數據，在坐標上作出m-V曲線，求出靈敏度，并與直流稱重系統進行比較。
